Série T3C

Drivers servo de valor absoluto da série T3C

O driver absoluto de servo de comunicação serial da série T3C adota o controle digital completo avançado e a teoria do controle de vetores de motor CA, com excelente desempenho do sistema e alta confiabilidade, e é amplamente utilizado em várias máquinas de automação geral.

Recursos de produto da série T3C

• O tipo de instrução do motorista é tipo de pulso e o feedback da posição do motor é um codificador de valor absoluto de comunicação serial
• Adotando alta - Arm de desempenho Chip de controle principal, com excelente desempenho de controle
• Adequado para o codificador absoluto de comunicação serial de 17 bits/23 bits, com alta precisão de posicionamento e boa rigidez do eixo servo
• Design totalmente selado, boa proteção, forte anti - capacidade de interferência
• Escolha o mais recente módulo IPM de grau industrial com forte capacidade de condução de sobrecarga
• Integração de controle de posição, controle de velocidade e controle de torque
• Pode dirigir vários tipos de motores servo síncronos permanentes
• Equipado com funções abrangentes de proteção de falhas e monitoramento de status
• Tem excelente baixa - características de torque de velocidade e desempenho dinâmico de aceleração e desaceleração









Diagrama de dimensão de instalação do driver (unidade: mm)

Driver Tamanho Um (Modelo T3C - L15/L20)

Figura 1 Diagrama de tamanho de t3c - l15/l20 servo drive (unidade: mm)

Tamanho do driver dois (Modelo T3C - L30)

Figura 2 Diagrama de dimensão de T3c - L30 servo drive (unidade: mm)

Diagrama de fiação servo acionamento

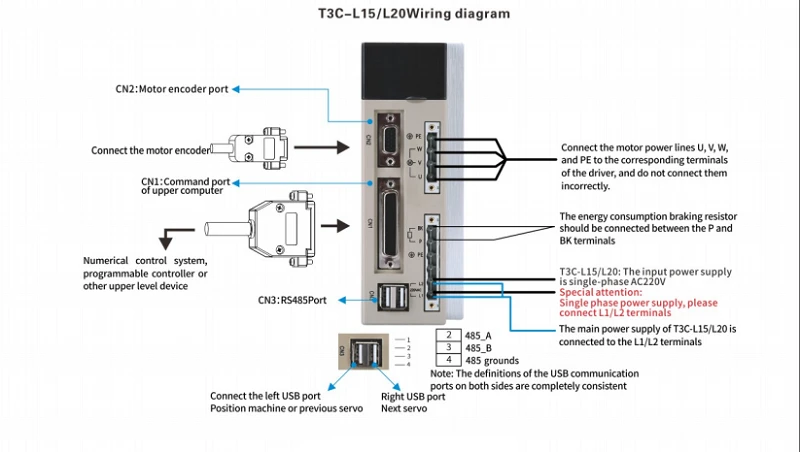

T3C - diagrama de fiação L15/L20

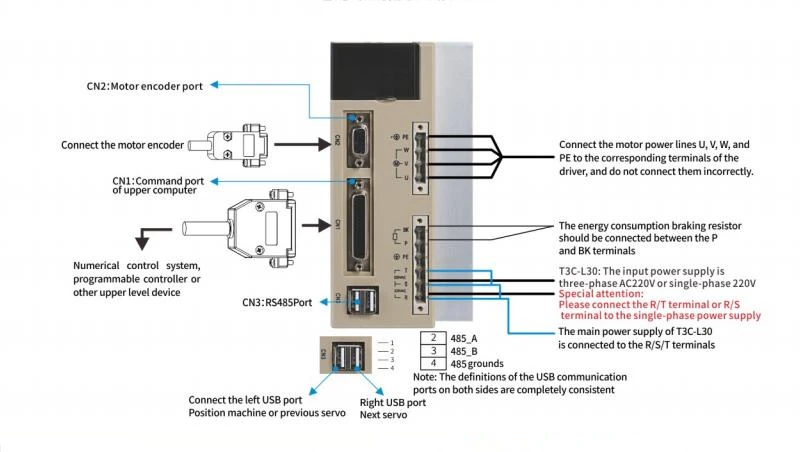

T3C - diagrama de fiação L30

Controle diagrama de fiação

Atenção especial:

• Se o sinal do comando de pulso for uma fonte de alimentação de 24V, o PULS+deverá ser conectado ao pino 39 do CN1 e o sinal+deverá ser conectado ao pino 38 do CN1, caso contrário, poderá danificar a porta de comando de pulso;
• Se o sinal do comando de pulso for uma fonte de alimentação de 5V, o PUS+deverá ser conectado ao pino 25 do CN1 e o sinal+deverá ser conectado ao pino 24 do CN1, caso contrário, pode haver recepção de pulso anormal;
